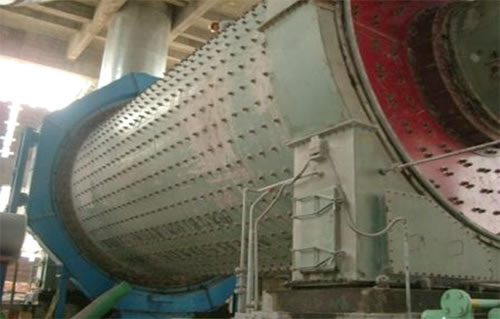

Moinho de bolas
Moínho de bolas é um tipo de equipamento de cimento amplamente usado em indústria de construção para moer cimento grosso ou areias em pó fino.

Princípio de funcionamento do moínho de bolas
O nosso moínho de bolas é um tipo de moinho de grelha que tem duas câmaras. É equipado com cilindro rotativo que é montado horizontalmente.
Os materiais são uniformemente enviados para a câmara de moagem, através de carregamento de dispositivo de veio oco. A câmara é revestida com escada linear ou ondulação linear e existem diferentes especificações de bolas de aço dentro dela.
A força centrífuga gerada com a rotação do cilindro, eleva as bolas de aço a uma certa altura. Em seguida, as esferas de aço caem para os materiais e tritura-os. Depois os materiais grossos entram na segunda câmara através da placa de monocamada. A segunda câmara foi concebida com placa de forro plano e esferas de aço. Materiais são moídos novamente nesta câmara, e descarregados.

Características estruturais do moinho de bolas
1. Moinho de bolas é composto principalmente de parte de carregamento, parte de descarregamento, parte de rotatividade, e parte de condução. A parte de condução consiste em redução de engrenagem, engrenagem pequena, motor elétrico e sistema de controle elétrico.
2. Seu eixo oco possui aço fundido.
3. Sua placa de forro é desmontável e trocável.
4. Sua engrenagem rotativa possui processo de fresagem de qualidade
5. Seu cilindro é projetado com placa de revestimento interno que tem boa resistência à abrasão.
6. Nosso moinho de bolas é caracterizado pelo funcionamento constante, desempenho confiável, longa vida útil e alta eficiência,, etc.

Paramêtros do moínho de bolas

Item	Via de moagem	saída	Volume efectivo	Tamanho efectivo	Velocidade de rotatividade do moínho	Capacidade média de moagem	Método condutor	Água para resfriamento do rolamento principal	Motor principal	Principal redutor	Peso	Notas
Especificaçoes do diametro do tambor Length	Método de moagem	(t/h)		(mm)	r/min	(t)		(t)	Potência	Faxa de velocidade	(t)	Notas
Ø900× 3200	Moagem fechado	0.6-0.8	2	<25< /td>	33.4	2.15	Condução da aresta	1×2	30	4.481	10.9
Ø1200× 4500	Moagem fechado	1.8-2.2	4.43	<25< /td>	30.5	5.2	Condução da aresta	1×2	55	4.481	12	Seco/Umido
Ø1500× 5700	Moagem fechado	4.5-5.0	8.75	<25< /td>	26	11	Condução da aresta	1×2	130	4.077	27	Seco/Umido
Ø1830× 6400	Moagem fechado	7.0-9.0	14.76	<25< /td>	23.9	19.5	Condução da aresta	1×2	210	4.5	35.14	Seco/Umido
Ø1830× 7000	Moagem fechado	7.0-12.5	16.44	<25< /td>	21	19.5	Condução da aresta	1×2	245	4.5	38.2	Seco/Umido
Ø1830× 7500	Moagem fechado	7.5- 13.5	17.68	<25< /td>	23.9	21	Condução da aresta	1×2	245	5	40	Seco/Umido
Ø2200× 6500	Moagem fechado	14-15	21.3	<25< /td>	21.4	31	Condução da aresta	1×2	380	5	49	Seco/Umido
Ø2200× 7000	Moagem fechado	15-16	23.1	<25< /td>	21.4	33	Condução da aresta	1×2	380	5	50	Seco/Umido
Ø2200× 7500	Moagem fechado	15-17 /13	24.7	<25< /td>	21.4	35	Condução da aresta	1×2	380	5	51	Seco/Umido
Ø2200× 9500	Moagem fechado	16-18 /13-16	30.3	<25< /td>	21.4	41	Condução da aresta	1.5×2	475	5	70	Seco/Umido
Ø2200× 13000	Moagem fechado	18-22 /17-18	42.4	<25< /td>	21.4	53	Condução da aresta	2.5×2	630	5	106.05	Seco/Umido
Ø2400× 7000	Moagem fechado	16-18	28.17	<25< /td>	20.4	35.5	Condução da aresta	1.5×2	475	5	65	Seco/Umido
Ø2400× 8000	Moagem fechado	18-20 /16-17	32.2	<25< /td>	20.4	45	Condução da aresta	1.5×2	475	5	74.79	Seco/Umido
Ø2400× 10000	Moagem fechado/ moagem aberto	18-22 /17-19	40.3	<25< /td>	20.91	50	Condução da aresta	2×2	630	5	104	Seco/Umido
Ø2400× 11000	Moagem fechado/ moagem aberto	20-23 /18-20	43.4	<25< /td>	20.91	58	Condução da aresta	2×2	630	5	108	Seco/Umido
Ø2400× 12000	Moagem fechado/ moagem aberto	25-27 /20-23	46.5	<25< /td>	21.5	64	Condução da aresta	2.5×2	800	6.3	126	Seco/Umido
Ø2400× 13000	Moagem fechado / moagem aberto	28-30 /24-26	49.6	<25< /td>	21.5	70	Condução da aresta	2.5×2	800	6.3	130.6	Seco/Umido
Ø2600× 13000	Moagem fechado / moagem aberto	30-32 /26-28	60.5	<25< /td>	19.11	80	Condução da aresta	2.5×2	1000	4.5	158.2	Seco/Umido
Ø3000× 9000	Moagem fechado / moagem aberto	35-40 /28-32	58.8	<25< /td>	17.73	80	Condução da aresta	2.5×2	1000	6.3	147.23	Seco/Umido
Ø3000× 11000	Moagem fechado / moagem aberto	40-44 /33-35	71	<25< /td>	19.98	90	Condução da aresta	2×2	1250	5.6	152	Seco/Umido
Ø3000× 12000	Moagem fechado / moagem aberto	43-46 /36-38	73.9	<25< /td>	18.98	103	Condução da aresta	2×2	1400	6.3	162	Seco/Umido
Ø3000× 13000	Moagem fechado / moagem aberto	45-48 /38-40	76.8	,25	18.98	112	Condução da aresta	2×2	1400	6.3	172	Seco/Umido
Ø3200× 13000	Moagem fechado / moagem aberto	50-53 /42-44	88.95	<25< /td>	18.7	122	Condução da aresta	2×2	1600	5.6	237	Seco/Umido
Ø3200× 14000	Moagem fechado / moagem aberto	52-54 /44-46	96.5	<25< /td>	18.7	125	Condução da aresta	2×2	1800	7.15	248	Seco/Umido
Ø3500× 11000	Moagem fechado	55-60	93.8	<25< /td>	16.5	125	Condução central	2×2	2000	7.15	152	Sem incluir o peso do motor e o redutor de velocidade
Ø3500× 13000	Moagem fechado	60-65	110.8	<25< /td>	17	175	Condução central	3.5×2	2000	43.53	313.61
Ø3800× 13000	Moagem fechado	65-75	133.86	<25< /td>	17	190	Condução central (eixo de apoio oco)	3.5×2	2500	43.53	223	Sem incluir o peso do motor e o redutor de velocidade
Ø3800× 13000	Moagem fechado	65-75	133.86	<25< /td>	16.5	190	Condução central (rolamento duplo de slide) Central		2500	43.53	260	Sem incluir o peso do motor e o redutor de velocidade
Ø3800× 13000	Moagem fechado	65-75	133.86	<25< /td>	16.5	190	Um slide condução dupla	3.5×2	2500		225	Sem incluir o peso do motor e o redutor de velocidade
Ø4200× 13000	Moagem fechado	75	164	<25< /td>	15.6	209	Condução central (rolamento duplo de slide)	3.5×2	3250	46.84	280	Sem incluir o peso do motor e o redutor de velocidade
Ø4600× 14000	Moagem fechado	115- 135		<25< /td>	15	285			4200		485	Sem incluir o peso do motor e o redutor de velocidade
Ø5000× 15000	Moagem fechado	160- 165		<25< /td>	14	350			6000		598	Sem incluir o peso do motor e o redutor de velocidade

Como uma fabricante profissional de moínho de bolas na China, temos estados a fabricar moínho de bolas e outros equipamentos para fertilizantes por mais de 50 anos. O nosso equipamento para fertilizantes, máquinas de corte e dobradeiras são duráveis, de alta qualidade e fácil de operar. Estes produtos são amplamente utilizados na produção de fertilizantes, produtos químicos, materiais de construção e cimento. Eles são bem recebidos no Vietnã, Singapura, Malásia, Indonésia, Índia e mais.
Por favor contacte-nos se estiver a precisar de mais informações sobre os nossos equipamentos para fertilizantes.
